一种无溶剂，不爆燃，耐腐蚀防腐体系

近几年随着环保意识的加强及环保法规的完善，各企业纷纷增加脱硫工艺，脱硫塔的建设项目逐年增多，在对脱硫塔的防腐过程中由于施工不当引起的火灾事故时有报道，网上想搜索”脱硫塔着火”关键词时一条条新闻一张张图片让人触目惊心，如果有心人仔细研读这些事故追查原因，大家不难发现绝大多数事故的是：防腐材料着火。

目前人们常用的玻璃鳞片胶泥，主要由60%左右901乙烯基树脂、酮类固化剂、20%左右玻璃鳞片、15%滑石粉等填料、2%苯乙烯稀释剂组成，在施工时为了使涂料具有流动性需加入10%左右苯乙烯作为稀释剂，苯乙烯因分子量较大，挥发性较差，在玻璃鳞片的鱼鳞结构良好的防渗遮蔽作用下，苯乙烯更难挥发，因此在玻璃鳞片胶泥施工完毕后较长时间内涂层中依然存在大量苯乙烯，安全隐患增加；苯乙烯蒸汽密度大于空气，当苯乙烯挥发后会沉降到施工区域底部，随着时间的延长，底部苯乙烯的浓度越来越高甚至会达到其爆炸极限。

玻璃鳞片胶泥的耐温极限大约在180℃左右，当遇到电焊等高温时， 涂层遭到破坏，封闭在涂层内的苯乙烯、有机树脂等充分与空气接触具备了燃烧的条件从而产生燃烧，如玻璃鳞片胶泥的耐温幅度大幅升高至短暂高温不破坏，则会因涂层隔绝氧气而不具备燃烧条件而杜绝或延缓燃烧，但遗憾的是制作玻璃鲜片胶泥的树脂因结构原因无法实现较大幅度的耐温提升，且该成膜物自身就是可燃有机物。

浩瑞兴纳米纤维复合涂料针对玻璃鳞片以上的缺点特研发此涂料，用于酸，碱，盐，高温等复杂，严苛的环境中。

产品优势

（1）超级耐酸腐蚀，室温下可长期耐受40%的浓硫酸。

（2）耐温性能好，可长期耐受-30~200℃的冷热沖击。

（3）高韧性和抗弯曲特性，耐冲击性能优越，不易开裂剥落。

（4）高粘结特性，能够与碳钢、砖头和混凝土表面高*效粘结。

（5） 热膨胀系数与碳钢接近。

（6）结构致密，抗渗透能力好，耐磨性能优越。

（7） 高环保，无挥发性有机溶剂，无异味，无燃爆危险。

（8） 良好的工艺性，易施工，易修补。

（9）表面光洁，容易清洗，不易粘结异物。

产品应用：

（1）适用于烟囱、烟道、烟气脱硫装置、化工储罐、管道重防腐蚀内衬、海洋港口设施、大面积耐腐蚀衬里及耐蚀表面涂覆，并有不同类型以供选择适合的应用案例，满足刮涂、刷涂和馒涂等工艺。

（2）应用基体（碳钢结构、耐酸砖和混凝士结构.）

固化时间：

（1）可室温或在热空气作用下固化

（2） 25°C表干时间为45分钟

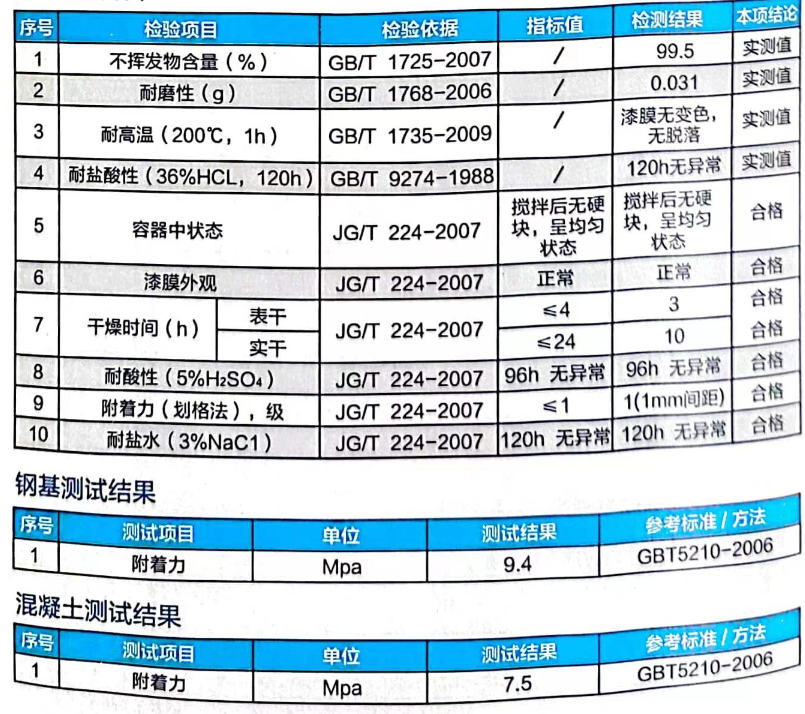

典型性能：

砖基测试结果
